Гидравлическая буровая установка на гусеничном ходу YGL-150Q

Применение
Гидравлическая буровая установка на гусеничном ходу YGL-150Q – это мощное буровое оборудование, которое позволяет осуществлять как вертикальное, так и наклонно-направленное бурение. Буровая установка отлично функционирует в условиях работы с рыхлыми породами, гравийными слоями и трещиноватыми породами. Доступные способы проведения выработок охватывают: бурение станком с погружным пневмоударником с поверхности, бурение обсадными трубами, а также роторное бурение. Это делает оборудование своего рода универсальным. Гидравлические буровые установки данного типа используются для закладки глубокого фундамента высотных зданий, для установки геотермальных тепловых насосов, а также для возведения предварительно напряженных анкерных конструкций, дренажных скважин и в железнодорожном строительстве.

Характеристики:
1. Телескопическая конструкция приводного вала предотвращает изнашивание бурового инструмента. Вы можете добиться наибольшего угла бурения, меняя силовую головку.
2. Буровая установка имеет ходовую часть в виде гусеничного хода, что упрощает передвижение устройства.
3. Автоматическое функционирование установки обеспечивается за счет гидравлического захвата/разгрузочное устройство, что позволяет сократить трудовые и временные затраты.
4. Опциональный ротационный механизм для подачи бурраствора расширяет возможности бурения и позволяет проводить работы по установке одинарных, двойных и тройных труб.

Технические характеристики:

Модель		YGL-150Q
Глубина бурения		130м
Диаметр скважины		Φ110-Φ210мм
Угол бурения		0-90°
Высота горизонтальной скважины		1.85-2.8м
Число оборотов буровой головки (FR/RE)		25/50 об/мин ;40/80 об/мин ;45/90 об/мин ;75/150 об/мин
Максимальный крутящий момент привода буровой установки		7500Нм
Модель мотора		6K-490
Ход подачи бурильной головки		3500мм
Максимальная подъемная сила бурильной головки		60кН
Максимальное осевое усилие бурильной головки		40 кН
Модель двигателя	Дизель	4BTA3.9-C100
	Электромотор	Y250M-4 + Y180L-4
Мощность двигателя	Дизель	74кВт/2200 об/мин
	Электромотор	55+22кВт/1470+1470 об/мин
Модель ходовой части		PD135SS
Габариты (без бурильного молотка)		6000*2000*2600мм
Вес бурильной установки, приблиз.		6000кг

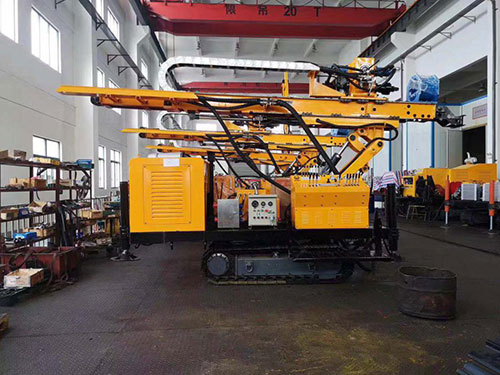

Примеры буровых установок на гусеничном ходу:
